Serie Ligera para pilares: características, usos y diferencias con la Serie Ligera Reforzada
La Serie Ligera para pilares de Cofresa es un sistema de encofrado metálico modular diseñado para ejecutar pilares, columnas y muros o muretes con rapidez, seguridad y buenos acabados. Está formado por chapas de encofrado de 2 mm de grosor con sus refuerzos correspondientes, lo que permite manipular los paneles a mano y montar el sistema sin necesidad de grúa.
Su gran versatilidad la convierte en una de las soluciones más utilizadas para pilares de sección habitual, es decir, media o pequeña, y muros de poca envergadura en obras con numerosas estructuras repetitivas. Para proyectos con pilares de mayor sección, de hasta 70×70 cm, Cofresa dispone también de la Serie Ligera Reforzada, una variante pensada para pilares de mayor envergadura.
Qué es la Serie Ligera para pilares
La Serie Ligera es un encofrado metálico ligero compuesto por paneles de chapa de 2 mm y con sus refuerzos pertinentes a lo largo de la misma. Estos paneles se combinan para conformar pilares cuadrados, rectangulares, circulares u ovalados, así como muros de hormigón de poca envergadura. También permite realizar pilares apantallados de secciones mayores a 70cm con accesorios adicionales.
El sistema está indicado para:
- Pilares y columnas de hormigón armado.
- Pilares cuadrados, rectangulares, circulares ovalados y apantallados.
- Muros cortos y tabiques de hormigón.
- Estructuras de edificación residencial, industrial y urbanización.
- Obras donde se necesita montaje manual y sin grúa.

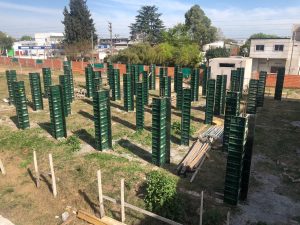

- Proyectos con pilares repetitivos y ciclos de encofrado frecuentes.
Al ser un sistema modular, permite adaptar la configuración a las medidas del pilar y reutilizar los paneles para distintas secciones a lo largo de la obra.
Características técnicas
La Serie Ligera estándar utiliza chapas de encofrado de 2 mm de espesor, convenientemente reforzadas para resistir la presión del hormigón durante el vertido y el fraguado.
| Característica | Serie Ligera |
|---|---|
| Tipo de sistema | Encofrado metálico ligero modular |
| Espesor de chapa | 2 mm |
| Altura máxima de encofrado | 4,50 m |
| Presión admisible | 30 kN/m² |
| Cierre | Bulón soldado y chaveta de media luna |
| Accesorio principal | Chaveta de media luna |
| Manipulación | Manual, sin grúa |
| Acabado | Pintura Epoxi al horno color verde |
La presión admisible de 30 kN/m² permite utilizar el sistema en pilares y muros de poca o media envergadura, siempre respetando la altura máxima de encofrado y las condiciones de uso recomendadas por el fabricante.
Ventajas de la Serie Ligera
Montaje rápido y sin grúa
La principal ventaja de la Serie Ligera es su manejabilidad. Los paneles pueden transportarse, posicionarse y alinearse manualmente, lo que reduce los tiempos de montaje y disminuye la dependencia de grúas o medios auxiliares de elevación.
Esto resulta especialmente útil en:
- Obras de rehabilitación.
- Estructuras interiores.
- Naves industriales.
- Edificios con múltiples pilares repetitivos.
- Frentes de trabajo con espacio limitado.

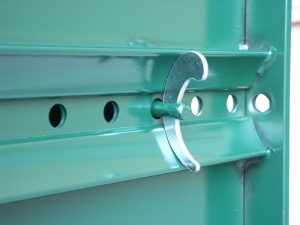

Cierre seguro con bulón y chaveta
El montaje se realiza mediante bulón soldado al panel y chaveta de media luna. Este accesorio ofrece un cierre firme y un apriete de largo recorrido que contribuye a prolongar la vida útil del panel de encofrado.
La chaveta de media luna es el único accesorio necesario para el montaje del pilar, lo que simplifica la logística en obra y reduce el riesgo de pérdida de componentes.
Paneles simétricos y configuraciones flexibles
Los paneles son simétricos, por lo que permiten distintas configuraciones de montaje, tanto para pilares dimensionados como para muros a dos caras, además con el bulón de cruceta se pueden colocar no solo en disposición macho-hembra sino también hembra-hembra.
Al coincidir siempre las líneas de la cremallera de agujeros, el encofrado se adapta con mayor facilidad a diferentes tipos de estructura a realizar.
Menor mantenimiento y mejor limpieza
Los cantos de los refuerzos están redondeados. Este detalle favorece la auto limpieza del hormigón adherido, reduce el tiempo de limpieza entre usos y facilita el mantenimiento y menor acumulación de peso sobre los paneles.
El acabado en pintura al horno color verde protege el encofrado frente al uso continuado y facilita su identificación en obra.
Aplicaciones en obra
Pilares y columnas
La aplicación principal de la Serie Ligera es el encofrado de pilares y columnas de hormigón. El sistema permite formar secciones cuadradas, rectangulares, circulares y ovaladas mediante la combinación de paneles y accesorios.
Para pilares circulares, Cofresa dispone de tubos de encofrado fabricados con chapa curvada de 2 mm y convenientemente reforzada, diseñados para ofrecer efectividad y durabilidad en obra.
Muros de poca envergadura
Aunque está orientada principalmente a pilares, la Serie Ligera también permite encofrar muros o muretes bajos. Su carácter modular y la simetría de los paneles facilitan el montaje de muros a una o dos caras.
Es una solución adecuada para muretes, tabiques de hormigón, zunchos, elementos de contención de pequeña dimensión y encuentros entre pilares y muros.
Obras con montaje manual
La Serie Ligera es especialmente recomendable cuando la maniobrabilidad es prioritaria. Al no requerir grúa, resulta práctica en obras con acceso limitado, plantas interiores o zonas donde los medios de elevación tienen restricciones.
Serie Ligera frente a Serie Ligera Reforzada
Cofresa ofrece dos variantes dentro de esta familia de encofrado: la Serie Ligera estándar y la Serie Ligera Reforzada. Ambas comparten la filosofía de un encofrado metálico modular para pilares y muros, pero están pensadas para niveles de exigencia diferentes.
| Criterio | Serie Ligera | Serie Ligera Reforzada |
|---|---|---|
| Uso principal | Pilares, columnas y muros de poca o media envergadura | Pilares y elementos con mayores exigencias estructurales |
| Espesor de chapa | 2 mm | Sistema reforzado, con mayor rigidez |
| Capacidad frente a presión | 30 kN/m² | 30 kN/m² |
| Altura máxima | 4,50 m | 4,50 m |
| Montaje | Manual, sin grúa | Manual, sin grúa |
| Aplicación recomendada | Obras repetitivas, pilares de sección media o pequeña | Pilares de mayor sección |
| Ventaja principal | Versatilidad, ligereza y rapidez | Mayores exigencias estructurales sin perder la manuportabilidad |
La Serie Ligera es la opción más equilibrada cuando predominan los pilares repetitivos, los muros cortos y la necesidad de montar con rapidez. La Serie Ligera Reforzada es la adecuada cuando el proyecto exige pilares de mayor sección o muretes de mayor altura.
La elección correcta debe basarse siempre en la sección del pilar, la altura de vertido, la velocidad de hormigonado, la presión prevista y las especificaciones del proyecto. Para consultarlo, puedes acceder a la ficha de la Serie Ligera Reforzada.
Cómo elegir el sistema adecuado
Como orientación general:
- Elige la Serie Ligera si buscas un encofrado versátil, ligero, fácil de manipular y adecuado para pilares y muros de poca o media envergadura.
- Elige la Serie Ligera Reforzada si el proyecto requiere estructuras de mayor sección o una solución para elementos de mayor exigencia estructural.
- En ambos casos, respeta la presión admisible, la altura máxima de encofrado y las recomendaciones del fabricante.
Buenas prácticas de montaje
Para obtener el máximo rendimiento de la Serie Ligera para pilares, conviene seguir esta secuencia:
- Preparar la superficie: comprobar nivelación, limpieza y correcta posición de las armaduras.
- Seleccionar los paneles: determinar medidas y cantidades según la sección y altura del pilar.
- Posicionar los paneles: disponer las chapas siguiendo la cremallera de agujeros y la configuración prevista.
- Unir mediante bulón y chaveta: cerrar el conjunto inicialmente con la chaveta de media luna central, para colocar posteriormente el resto de chavetas.

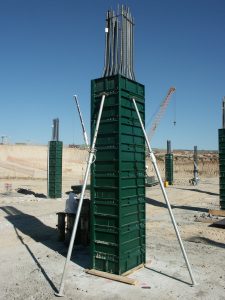

- Colocación de los puntales: colocar los puntales y verificar inicialmente la verticalidad antes del vertido.
- Revisar juntas y alineación: comprobar estanqueidad para evitar fugas de lechada.
- Hormigonar de forma controlada: Vibrando de abajo hacia arriba desde la parte inferior del pilar mientras se vierte el hormigón. Respetar la presión admisible y la altura máxima del sistema.
- Aplomar y estabilizar: comprobar tras el hormigonado que el pilar mantiene la verticalidad.
- Desencofrar y limpiar: retirar los paneles en el momento adecuado y eliminar el hormigón residual.
En pilares de hasta 3 metros, se recomienda el uso de puntales comerciales para aplomar el encofrado y evitar movimientos. Para alturas de hasta 4,50 m y en jornadas con viento superior a 30 km/h, se recomienda añadir una sujeción frente al viento, como tensores de sirga.
Cuándo elegir la Serie Ligera
La Serie Ligera para pilares es la opción adecuada cuando se busca un equilibrio entre ligereza, versatilidad, rapidez de montaje y durabilidad. Es especialmente interesante en obras con numerosos pilares repetitivos, muros de baja envergadura o condiciones de montaje que no permiten utilizar grúa con facilidad.
Para pilares de gran sección o muretes más altos, conviene evaluar la Serie Ligera Reforzada u otros sistemas de encofrado de mayor capacidad.

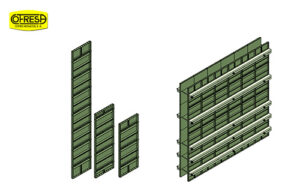

Chapas para pilares Serie Ligera de Cofresa
Las chapas para pilares de la Serie Ligera de Cofresa están diseñadas para ofrecer buenos acabados, facilidad de uso y un rendimiento duradero en obra. El sistema destaca por su versatilidad, su montaje sin grúa y su amplia gama de medidas de panel, tanto en ancho como en alto.
Puedes consultar el sistema completo en la página de la Serie Ligera para pilares, conocer la versión de mayor capacidad en la Serie Ligera Reforzada o ver todas las soluciones disponibles en la categoría de encofrados para pilares y columnas.
Preguntas frecuentes
¿Qué es la Serie Ligera para pilares?
Es un sistema de encofrado metálico ligero de Cofresa, formado por chapas de 2 mm con refuerzos, utilizado para encofrar pilares, columnas y muros sin necesidad de grúa.
¿Qué altura máxima admite la Serie Ligera?
La altura máxima de hormigonado es de 4,50 metros.
¿Qué presión admite el encofrado Serie Ligera?
La presión admisible es de 30 kN/m².
¿Qué diferencia hay entre la Serie Ligera y la Serie Ligera Reforzada?
La Serie Ligera es la versión estándar, más versátil y ligera, con chapa de 2 mm y presión admisible de 30 kN/m² que permite lados de pilar o secciones hasta 45×45 cm. La Serie Ligera Reforzada incorpora un mayor refuerzo para alcanzar secciones o lados de pilar de hasta 70 x 70 cm.
¿Necesita grúa la Serie Ligera?
No. Es un encofrado ligero pensado para su manipulación manual, lo que facilita el montaje en obra.
¿Qué accesorio utiliza para montar un pilar?
El montaje del pilar requiere la chaveta de media luna, utilizada junto con el bulón soldado al panel, para cerrar y asegurar el encofrado en forma de aspa Cofresa
